نقشه یو تی ام (UTM) چیست و چه کاربردی دارد؟

اگر درگیر امور ملکی، اخذ جواز ساخت، خرید یا فروش ملک، یا رفع اختلافات ثبتی هستید، احتمالاً با واژه “نقشه UTM“ مواجه شده‌اید. اما بسیاری از افراد هنوز نمی‌دانند UTM چیست، چه اطلاعاتی ارائه می‌دهد و چرا این نقشه در پرونده‌های ثبتی و شهرداری اهمیت حیاتی دارد.

در این مقاله، به صورت دقیق، تخصصی و کاربردی به معرفی سیستم UTM و نقشه‌هایی که بر اساس آن تهیه می‌شوند می‌پردازیم.

نقشه UTM چیست؟

UTM (Universal Transverse Mercator) یک سیستم تصویر است. سیستم تصویر یک عملیات تبدیل ریاضی است که مختصات ها، ترسیمات و فواصل روی یک جسم کروی (مانند کره زمین) را، به سیستم مختصات روی صفحه دو بعدی تبدیل می کند. بنابراین منظور از نقشه UTM  نقشه ای است که سیستم مختصات آن بر حسب UTM باشد. در واقع نقشه UTM بر اساس یک سیستم مختصات جهانی تهیه می‌شود که هر نقطه از کره زمین مختصات منحصربه ‌فرد خودش را دارد.

مختصات UTM بر اساس متر (و نه درجه و دقیقه و ثانیه) تعریف می‌شود. این موضوع موجب می‌شود اندازه‌گیری‌ها بسیار دقیق‌تر، کاربردی‌تر و سازگار با تجهیزات مهندسی و نقشه‌برداری مدرن باشند.

در ایران نقشه های UTM به نقشه های مورد تایید ادارات و ارگان های دولتی(همچون سازمان ثبت اسناد، منابع طبیعی، شهرداری، محیط زیست، جهاد کشاورزی و… ) برای انجام هرگونه امور نقشه برداری املاک و اراضی معروفند.

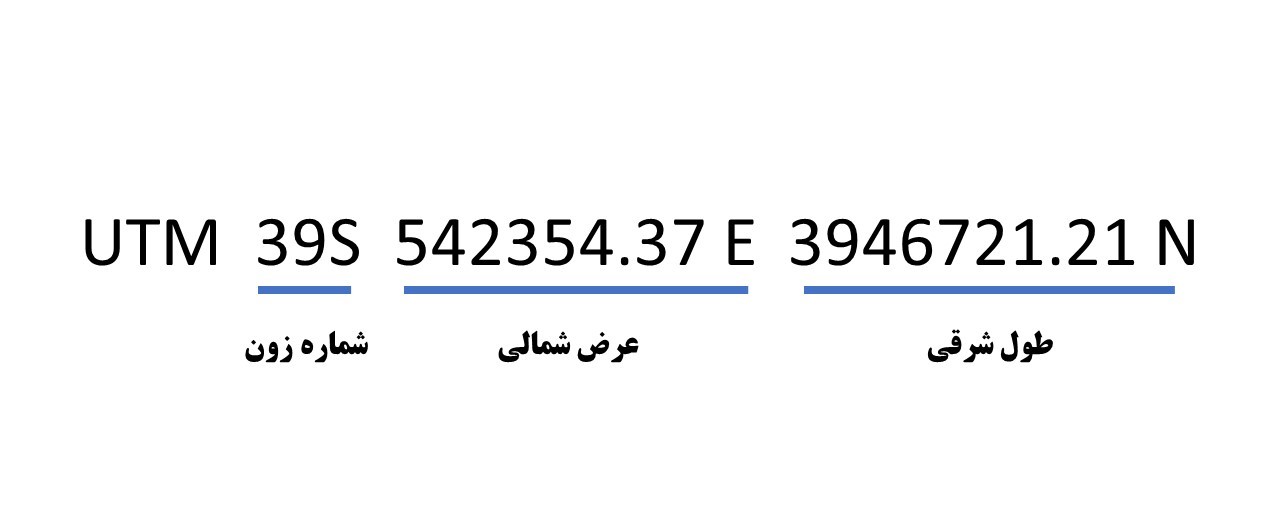

نحوه نمایش مختصات در سیستم تصویر UTM

در سیستم تصویر UTM، مختصات هر نقطه بر روی سطح زمین به‌صورت عددی و برحسب متر و در قالب دو مؤلفه‌ی اصلی نمایش داده می‌شود:

1. Easting (مختصات شرقی)

2. Northing (مختصات شمالی)

این مختصات به‌جای استفاده از درجه، دقیقه و ثانیه (که در سیستم‌های جغرافیایی مرسوم است)، صرفاً با اعداد متری نمایش داده می‌شوند.

مزایای تهیه نقشه UTM:

• تعیین حدود اربعه ملک
• استقرار و تثبیت پلاک در محل خود
• جانمایی ملک و تطبیق آن با وضع موجود (استقرار دقیق وضعیت هر ملک با توجه به موقعیت موجود آن)
• تعیین دقیق مساحت ملک
• کاهش دعاوی ملکی و کمک به حل اختلافات حدود ملک
• جلوگیری از هرگونه جابجایی، تداخل و تعارض پلاک ثبتی
• آسان تر شدن بررسی وضعیت دقیق ملک
• مورد نیاز در سامانه ثبت الکترونیکی پذیرش درخواست سند مالکیت  و سامانه کاداستری ثبت اسناد
• تدقیق مشخصات ثبتی ملک با وضعیت مکانی ملک
• در زمان تهیه نقشه utm موقعیت ملک به همراه همسایگان همجوار آن با مختصات دقیق در مقیاس بزرگ ترسیم می‌شود
• جهت ماده ۱۲ یا قانون زمین شهری
• ماده ۵۶ و قانون منابع ملی

🧾 کاربردهای مهم نقشه UTM

نقشه UTM در اغلب مراحل قانونی و اجرایی در حوزه‌ی املاک، ساخت‌وساز، ثبت اسناد، شهرداری و… الزامی است. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:

1. دریافت جواز ساخت از شهرداری

شهرداری‌ها برای صدور پروانه ساخت، الزام دارند که ابعاد و موقعیت ملک بر اساس نقشه UTM تأیید شده باشد.

2. اصلاح سند و رفع مغایرت ملکی

در صورت مغایرت بین سند و وضع موجود، کارشناس رسمی با نقشه UTM نظر نهایی را برای اصلاح سند اعلام می‌کند.

3. تفکیک و افراز اراضی

برای تقسیم زمین به قطعات کوچک‌تر، نقشه UTM پایه‌ای‌ترین مدرک برای بررسی و تصویب طرح تفکیکی است.

4. جانمایی پلاک ثبتی

برای یافتن محل دقیق یک ملک در سیستم ثبتی کشور، جانمایی با نقشه UTM انجام می‌شود.

5. پایان‌کار ساختمان

در زمان اخذ پایان‌کار، بررسی انطباق دقیق ملک با حدود قانونی سند تنها با نقشه UTM امکان‌پذیر است.

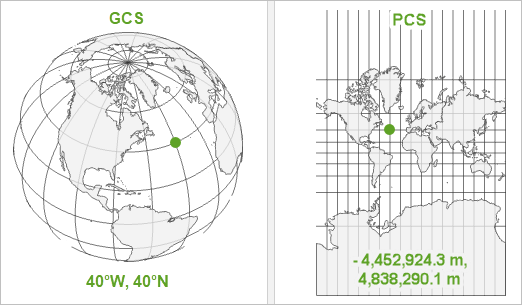

تفاوت سیستم مختصات جغرافیایی و سیستم تصویر UTM

GCS = Geographic Coordinate System به معنای سیستم مختصات جغرافیایی که موقعیت هر نقطه روی کره زمین را بر روی سیستم کروی بیان می کند.

UTM = Universal Transverse Mercator سیستم تصویر مرکاتور جهانی که موقعیت هر نقطه روی کره را به صورت تصویر شده بر روی کاغذ نمایش می دهد.

برای تبدیل مختصات جغرافیایی به UTM و بالعکس می توانید از برنامه تبدیل مختصات زیر کمک بگیرید.

هزینه نقشه یو تی ام چقدر است؟

هزینه نقشه برداری utm با توجه به شرایط پروژه قابل تغییر می باشد. عواملی چون شکل هندسی ملک، متراژ، شرایط دسترسی به ملک، کاربری ملک، تعداد نقاط برداشتی از ملک، شرایط آب و هوایی منطقه، پوشش گیاهی، میزان و نوع تجهیزات مورد نیاز، پوشش اینترنت، کارتوگرافی و پلات نقشه، فرمت نقشه، درج پلاک ثبتی ملک و همسایگان آن، جانمایی نقشه یو تی ام روی نقشه 1:2000، نحوه دید و استقرار دوربین و… در هزینه برآورد شده تاثیر گذارند. از طرفی هر ساله تعرفه نقشه برداری توسط سازمان برنامه و بودجه کشور در مهرماه منتشر و برای اجرا به تمامی سازمان ها ابلاغ می گردد. هزینه نقشه یو تی ام اغلب با توافق کارشناس نقشه بردار و متقاضی انجام می شود.

نقشه یو تی ام توسط چه کسی تهیه می شود؟

تهیه نقشه یو تی ام توسط متخصصین حوزه نقشه برداری که اطلاعات کاملی درباره امور ثبتی و نقشه برداری دارند، انجام می شود و بر اساس داده ها و خواسته های مورد نیاز سازمان های مختلف همچون شهرداری، ثبت اسناد و… تهیه نقشه صورت می گیرد.

تهیه نقشه UTM صرفاً در صلاحیت کارشناسان رسمی دادگستری یا نقشه‌برداران دارای پروانه نظام مهندسی است. اما فقط نقشه‌ای که توسط کارشناس رسمی دادگستری امور ثبتی و نقشه برداری تهیه و مهر شود، در مراجع قانونی (مانند دادگاه، ثبت اسناد، شهرداری و…) معتبر و قابل استناد است.

💡نقشه یو تی ام تهیه شده حتما باید ممهور به مهر و امضای کارشناسان قرار گیرد، در غیر این صورت هیچ تاییدیه قانونی و اجرایی برای سازمان های مزبور نخواهد داشت.

📎 نتیجه‌گیری

نقشه UTM ابزاری حیاتی در امور ملکی و ساختمانی است. این نقشه با ارائه موقعیت دقیق ملک در سیستم مختصات جهانی، امکان بررسی، اصلاح، صدور مجوز و دفاع حقوقی از مالکیت را فراهم می‌کند. تهیه آن تنها باید توسط افراد دارای صلاحیت قانونی انجام شود تا در مراجع رسمی پذیرفته شود.

اگر قصد دارید ساخت‌وساز کنید، سند خود را اصلاح نمایید یا ملک خود را قانونی‌تر کنید، نقشه UTM اولین قدم است.
