جانمایی پلاک های ثبتی در محدوده مورد تعرفه

در پروژه‌های شهری، به‌ویژه در احداث و ساماندهی تعیین دقیق حدود مالکیت و موقعیت پلاک‌های ثبتی اهمیت حیاتی دارد. پروژه جانمایی پلاک های ثبتی در محدوده مورد تعرفه که در این مطلب معرفی می‌شود، یکی از پرونده‌های تخصصی است که در آن هم نقشه‌برداری دقیق میدانی و هم تحلیل اسناد و سوابق ثبتی به‌صورت همزمان انجام شده است.

در این پروژه، هدف اصلی شناسایی و جانمایی پلاک‌های ثبتی در محدوده مورد تعرفه، تطبیق آن‌ها با وضع موجود و تهیه نقشه‌های فنی قابل استناد برای مراجع ثبتی و شهرداری بوده است.

مرحله اول: نقشه‌برداری و برداشت میدانی در محدوده مورد تعرفه

نقشه‌برداری وضعیت موجود با دوربین توتال استیشن

در مرحله نخست، کل محدوده مورد بررسی، شامل حدود ملک، معابر، ساختمان‌ها و عوارض اصلی، به‌صورت دقیق با دوربین توتال استیشن برداشت شد.

در این مرحله، نقاط شکست مرزها، زوایا، طول اضلاع و موقعیت ساختمان‌ها به‌صورت کامل ثبت شد تا یک تصویر دقیق از وضعیت موجود ملک در سامانه مختصات UTM ایجاد شود.

استفاده از دستگاه GPS متصل به سامانه شمیم

برای افزایش دقت و تثبیت موقعیت نقاط اصلی محدوده مورد تعرفه، مختصات نقاط کلیدی که با توتال استیشن برداشت شده بود، با استفاده از دستگاه GPS متصل به سامانه شمیم کنترل و تطبیق داده شد.

با این کار، شبکه‌ای از نقاط کنترل زمینی (GCP) با دقت بالا ایجاد شد که مبنای تمام مراحل بعدی، از جمله جانمایی پلاک‌های ثبتی و تطبیق با عکس‌های هوایی و نقشه‌های قدیمی قرار گرفت.

مراحل ثبتی و فنی در پروژه جانمایی پلاک های ثبتی در محدوده مورد تعرفه

۱. شناسایی پلاک‌های ثبتی در محدوده مورد تعرفه

پس از تکمیل برداشت میدانی، نوبت به بخش ثبتی در محدوده مورد تعرفه رسید. در این مرحله، بر اساس اسناد موجود و سوابق اداره ثبت، پلاک‌های ثبتی که در محدوده تعرفه قرار داشتند شناسایی و فهرست شدند. این کار پایه اصلی برای جانمایی ثبتی روی نقشه UTM بود.

۲. شناسایی محدوده و تطبیق با وضع موجود

محدوده ثبتی مورد ادعا با محدوده برداشت‌شده در محل مقایسه شد. این تطبیق بین «وضع موجود» و «وضع ثبتی» از موارد کلیدی در این پروژه محسوب می‌شود تا مشخص شود ادعاهای مطروحه با حدود واقعی و سوابق ثبتی همخوانی دارد یا خیر.

۳. سفارش و استفاده از عکس‌های هوایی قدیمی و نقشه ۱:۲۰۰۰

برای تکمیل روند کارشناسی، عکس‌های هوایی قدیمی سال‌های ۱۳۳۵، ۱۳۳۹ و ۱۳۴۱ و همچنین نقشه ۱:۲۰۰۰ سال ۱۳۴۳ تهیه و استفاده شد. این لایه‌های اطلاعاتی کمک کردند که سابقه احیا، ساخت‌وسازها و تغییرات کاربری در محدوده محدوده مورد تعرفه در طول زمان بررسی شود.

۴. تهیه تصویر گوگل ارث و بررسی تغییرات

علاوه بر عکس‌های هوایی سنواتی، تصویر به‌روز گوگل ارث نیز در این پروژه مورد استفاده قرار گرفت. با هم‌پوشانی نقشه UTM برداشت‌شده، عکس‌های هوایی قدیمی و تصویر گوگل ارث، روند تغییرات عوارض و ساخت‌وسازها در محدوده به‌صورت تحلیلی بررسی شد.

شناسایی مجاورین و خواندن اسناد در محدوده مورد تعرفه

روش تحلیل معکوس با استفاده از اسناد مجاورین

یکی از حساس‌ترین بخش‌های این پروژه ، شناسایی دقیق پلاک‌ها بر اساس اسناد مجاورین بود. چون پلاک اصلی به‌صورت مستقیم قابل تشخیص نبود، از روش «تحلیل معکوس» استفاده شد؛ یعنی اسناد پلاک‌های اطراف به دقت خوانده و حدود اربعه آن‌ها روی زمین پیاده شد.

به عنوان نمونه، در سند پلاک قطعه ۶، حد شمالی به قطعه ۴ اشاره شده بود. با قرار دادن این حد روی نقشه، نتیجه گرفته شد که قطعه ۴ در شمال قطعه ۶ قرار دارد. این فرآیند زنجیره‌ای برای سایر پلاک‌ها نیز تکرار شد تا چیدمان واقعی قطعات ثبتی در محدوده مورد تعرفه مشخص گردد.

توجه به تعدد صورت‌مجلس‌های تفکیکی

نکته مهم دیگر این بود که یک پلاک فرعی در این محدوده از چند صورت‌مجلس تفکیکی مجزا تشکیل شده بود. بنابراین، تمام صورت‌مجلس‌ها باید کنار هم قرار می‌گرفت تا نقشه تفکیکی کامل و بدون نقص به دست آید. این موضوع دقت و تجربه بالای کارشناس رسمی را در این پروژه می‌طلبید.

مستندات و نقشه‌های ترسیمی پروژه

در نهایت، پس از تطبیق اطلاعات میدانی و اسنادی، خروجی‌های زیر به عنوان مستندات نهایی جانمایی پلاک های ثبتی در محدوده مورد تعرفه تهیه و تدوین شد:

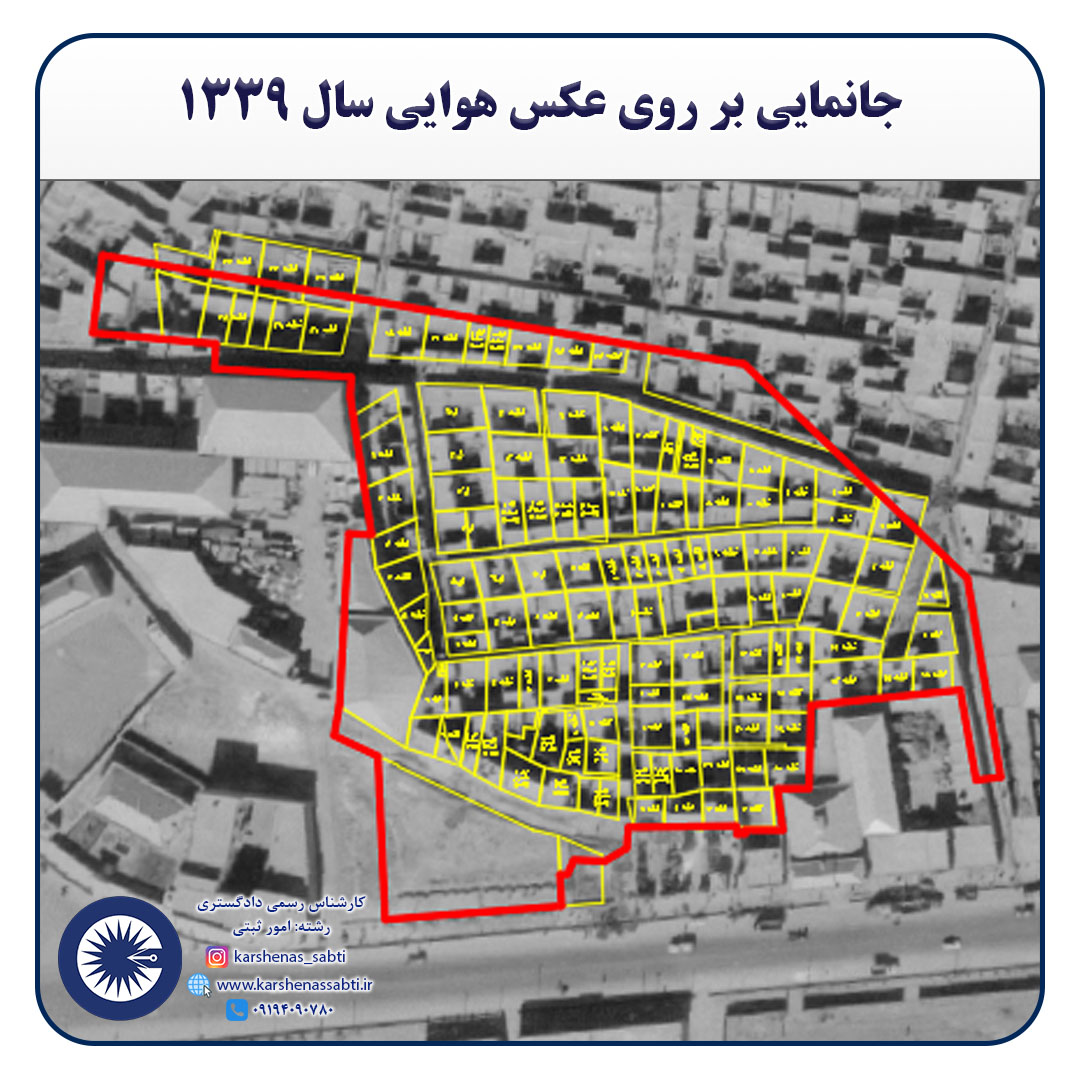

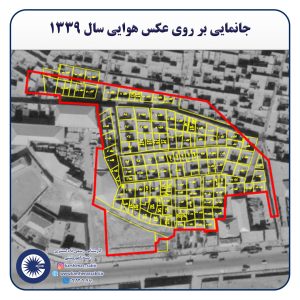

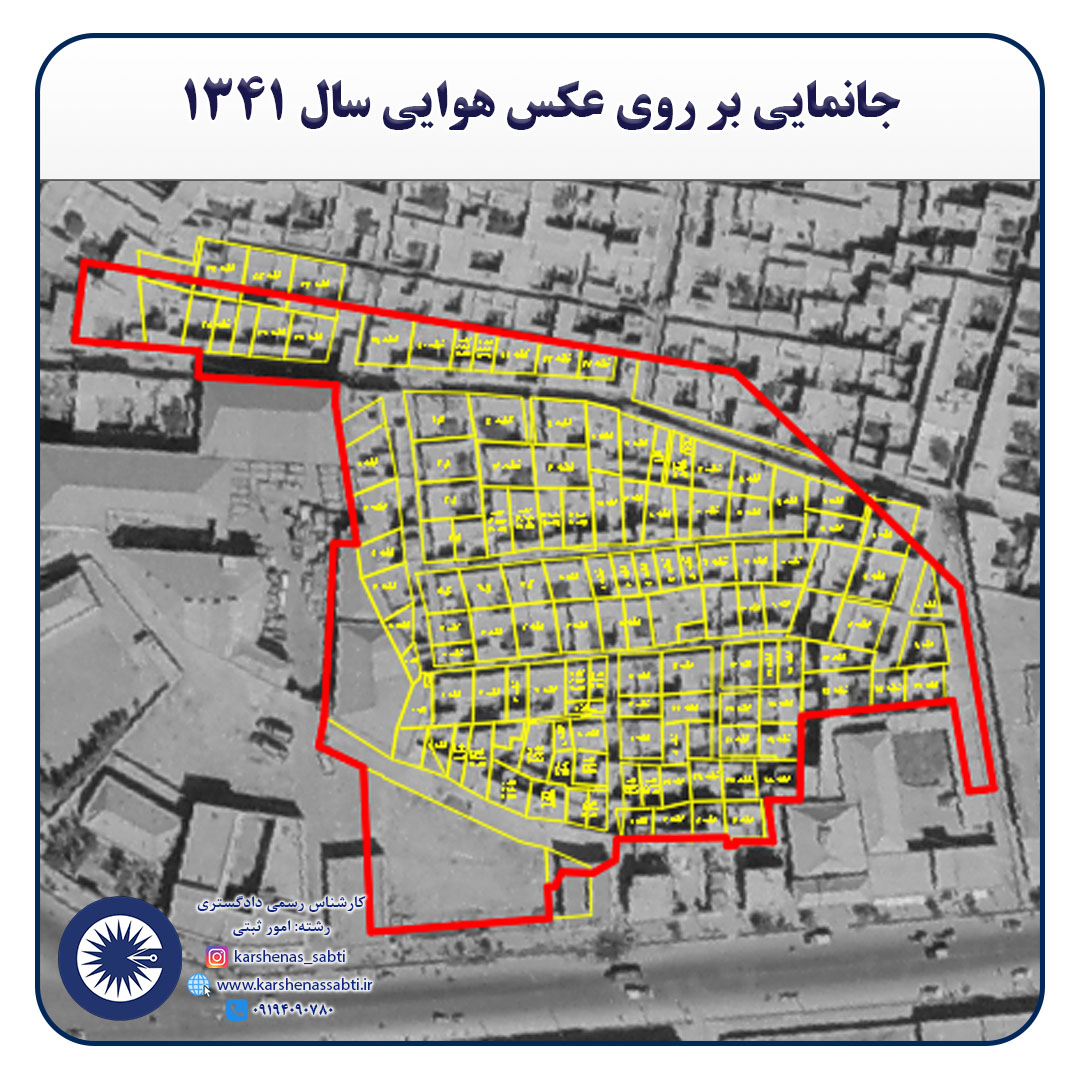

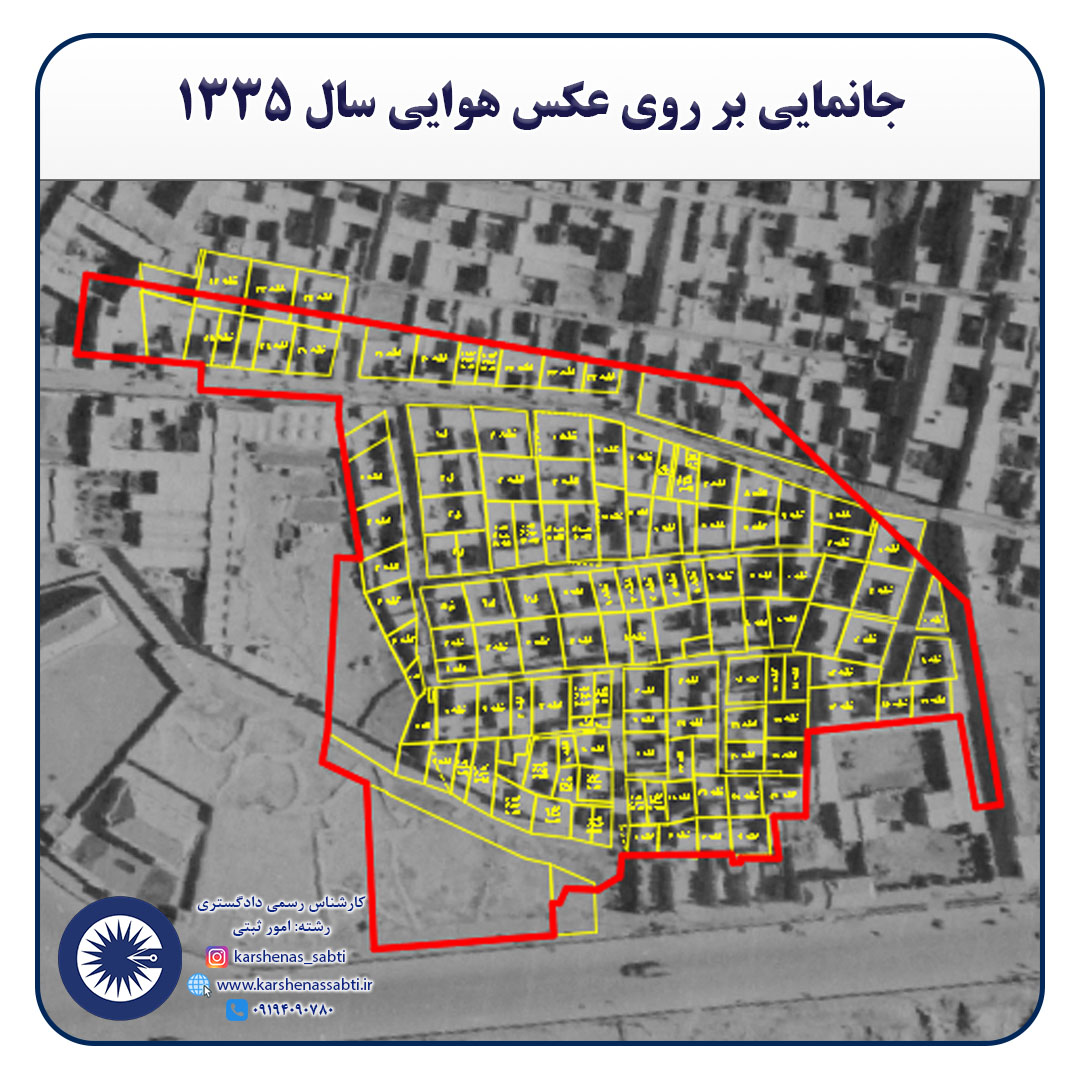

جانمایی بر روی عکس‌های هوایی: تطبیق مرزها بر روی عکس‌های سال‌های ۱۳۳۵، ۱۳۳۹ و ۱۳۴۱ جهت اثبات سابقه احیا و حدود قدیمی.

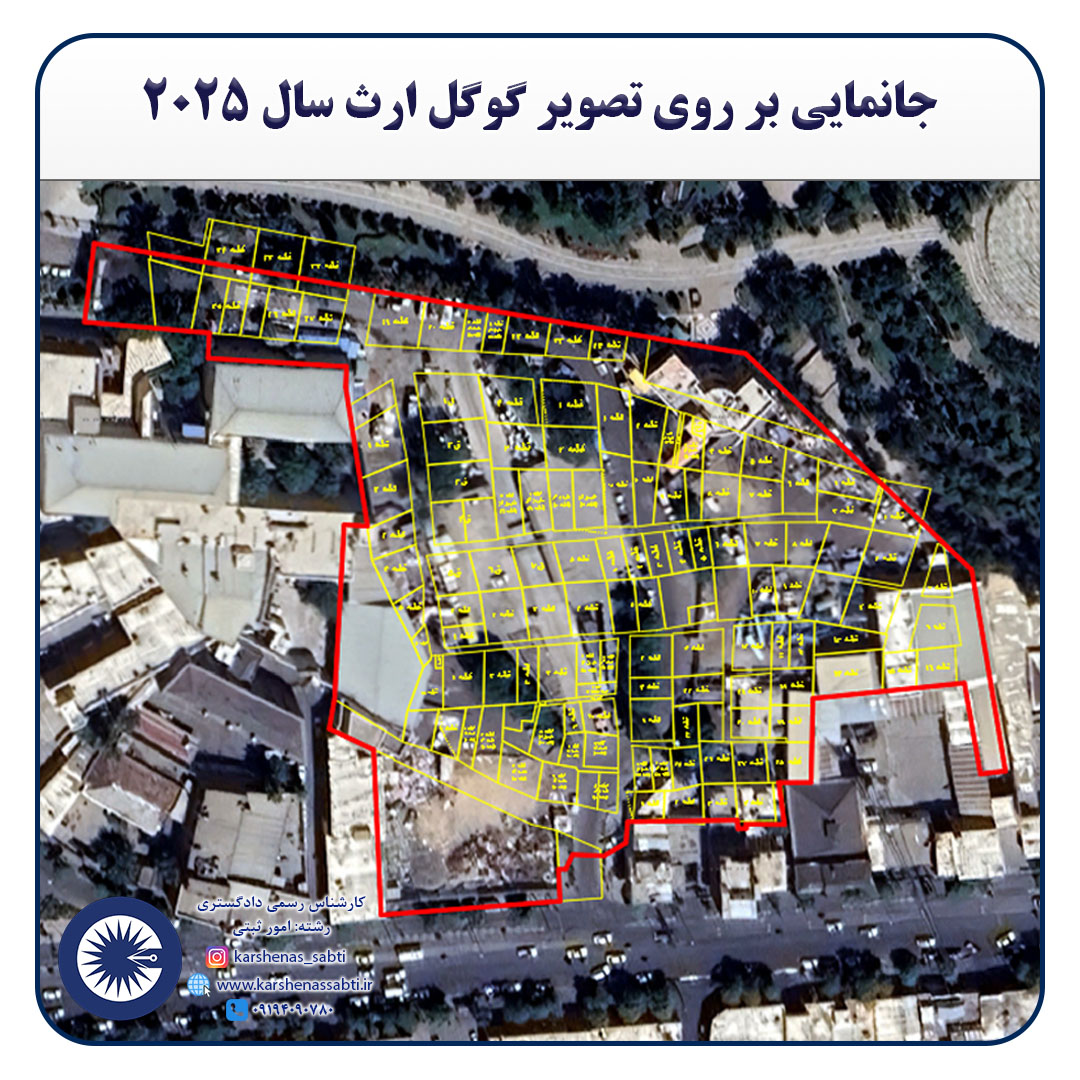

تطبیق با تصاویر ماهواره‌ای: جانمایی دقیق بر روی تصویر گوگل ارث برای جانمایی در شرایط فعلی.

نقشه ۱:۲۰۰۰: پیاده‌سازی محدوده بر روی نقشه‌های پایه سازمان نقشه‌برداری.

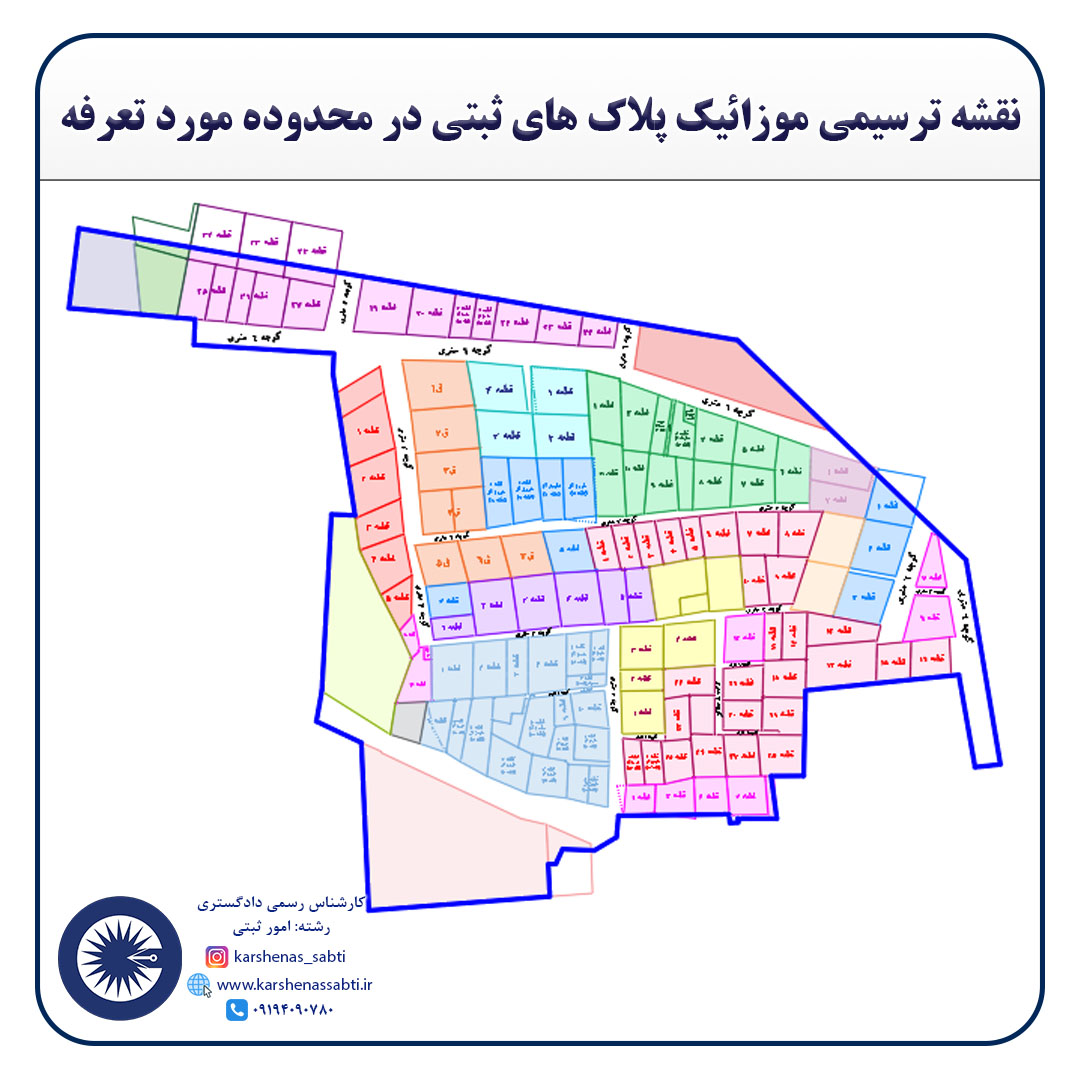

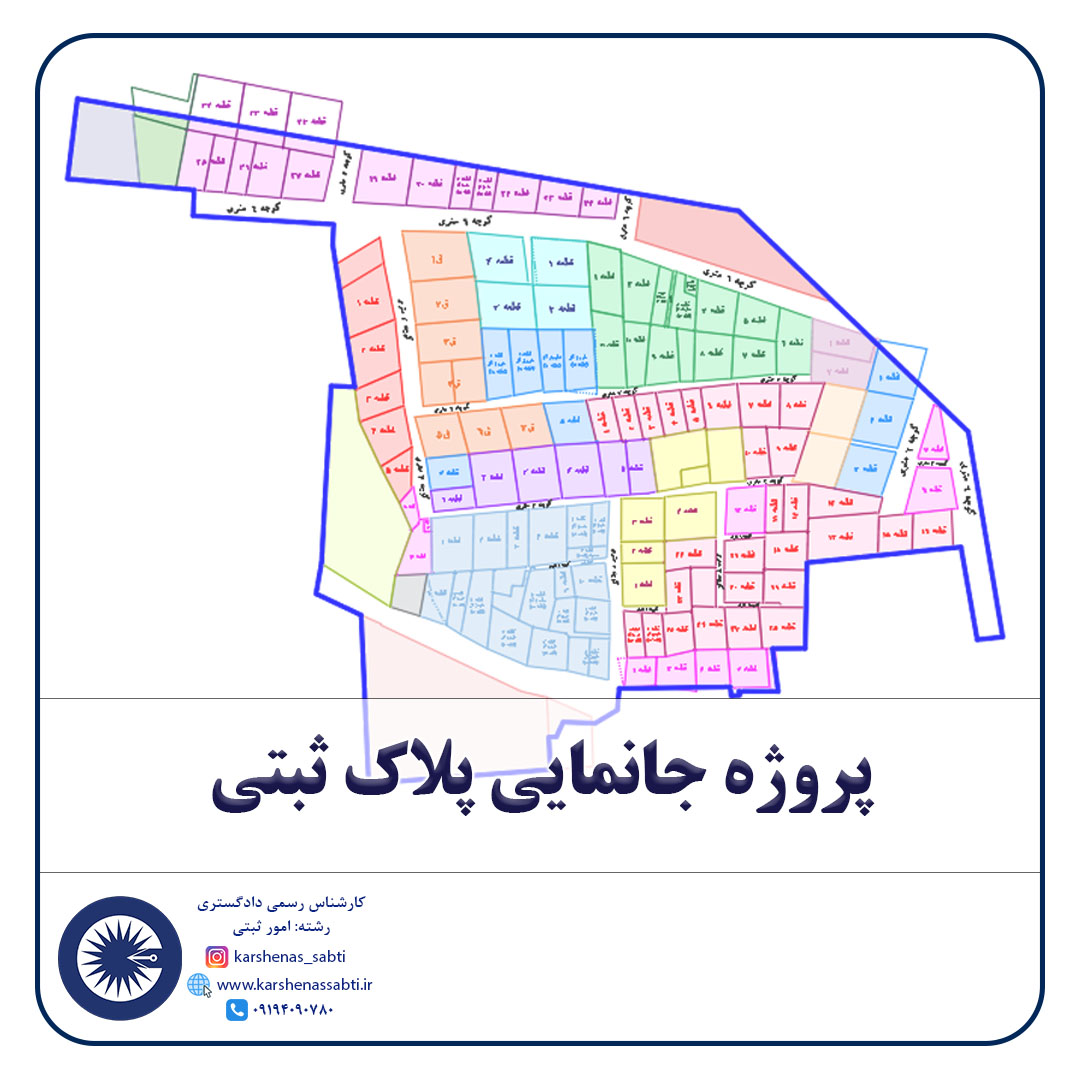

نقشه موزائیک ۱:۵۰۰: ترسیم دقیق چیدمان قطعات ثبتی در کنار یکدیگر.

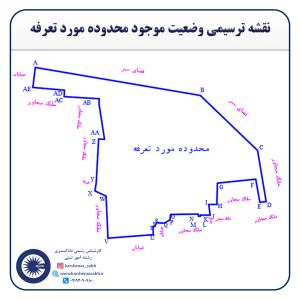

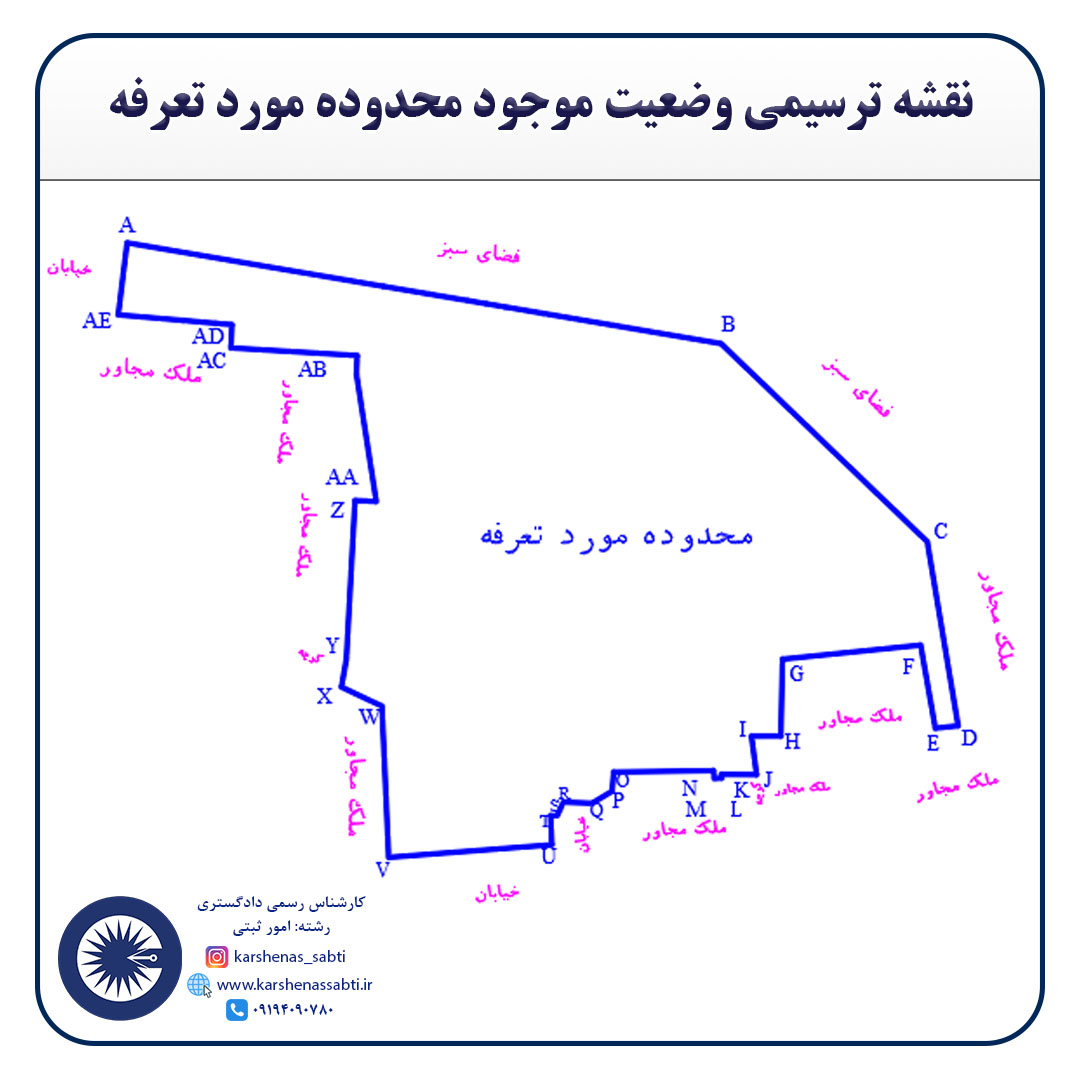

نقشه وضع موجود ۱:۵۰۰: ترسیم دقیق عوارض فعلی موجود در محدوده مورد تعرفه و تطبیق آن با مرزهای ثبتی.

جمع‌بندی کارشناسی پروژه جانمایی پلاک های ثبتی در محدوده مورد تعرفه

اجرای پروژه جانمایی پلاک های ثبتی نشان داد که بدون تحلیل دقیق اسناد مجاورین و استفاده از عکس‌های هوایی سنواتی، تثبیت حدود مالکیت در مناطق شهری با دشواری‌های زیادی همراه است. تهیه نقشه UTM و تایید آن توسط کارشناس رسمی دادگستری، تنها راهکار قانونی برای جلوگیری از معارضات ثبتی در چنین پروژه‌هایی است.

این پروژه ثابت کرد که حتی با وجود تغییرات گسترده در مبلمان شهری، با تکیه بر اسناد ثبتی و نقشه‌های قدیمی، می‌توان مرزهای واقعی پلاک‌های ثبتی را با دقت سانتی‌متری بازسازی کرد.
